Hochvolt-Architektur


DINTEC unterstützt Hersteller von Nutzfahrzeugen und mobilen Maschinen beim Design und der Entwicklung der HV-Architektur sowie beim Prototyping und der Serienproduktion des HV-Netzes Ihres batterieelektrischen (BEV), hybriden oder brennstoffzellenelektrischen Fahrzeuge (FCEV) mit hoher Leistung.

Das HV-Netz ist das Rückgrat Ihres E-Fahrzeugs und ermöglicht durch Design und integrierte Funktionalität den sicheren Leistungsfluss zwischen den verschiedenen E-Komponenten Ihres E-Systems. Spannungspegel bis zu 1000 V und Strompegel bis zu 600 A sind üblich.

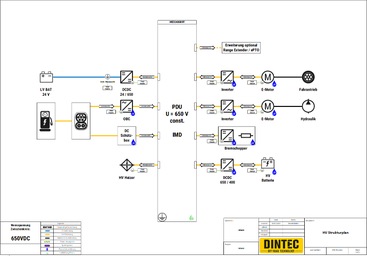

Das HV-Netz für solche Hochleistungsanwendungen umfasst typischerweise:

  • zentrale / verteile  Power Distribution Units   (   PDUs   ) zur Verteilung, Absicherung, Trennung, Vorladung und Überwachung des elektrischen Leistungsflusses,
  •  HV Verkabelung  zur Verbindung aller E-Komponenten des HV-Systems,
  • AC/DC - HV Interface Units zur Einspeisung / Entnahme von Elektrischer Energie in / vom E-Fahrzeug (Lade-Inlets, Koppelmodule, ePTO ) und
  • HV-Grid Control Unit  (GCU) zur Kommunikation mit allen HV-Quellen und -Verbrauchern und zur sicheren Steuerung der Zustände und Management des Leistungsflusses des HV-Systems - sowohl aus Sicht der HV-Sicherheit, als auch Funktionaler Sicherheit.

Zur Validierung der realen Performance des E-Fahrzeugs bietet DINTEC HV-Messeinheiten an, die in den interessierenden HV-Stromkreis eingeschleift werden können. Die HV-Messeinheit ("Break-Out-Box") ermöglicht dann die dynamische Messung der elektrischen Eigenschaften, wie z.B. Ströme und Spannungen. Die elektrischen Eigenschaften werden sicher als analoge LV- oder CAN-Signale bereitgestellt. Weitere HV-Testboxen für die Produktion und für den Service können angeboten werden.

48 VDC - Systeme führen zu ähnlich dimensionierten E-System-Netzen, da der benötigte Strom schnell ähnliche Werte erreicht wie bei Hochspannungs-Hochleistungssystemen (48V-HC-Netze).

HV-Design

Fahrzeugspezifische HV-Sicherheitskonzepte, Technologieauswahl und HV-Architektur, Dimensionierung von HV-Verkabelung und Absicherungen, sowie Spezifikation von PDU-Funktionen.

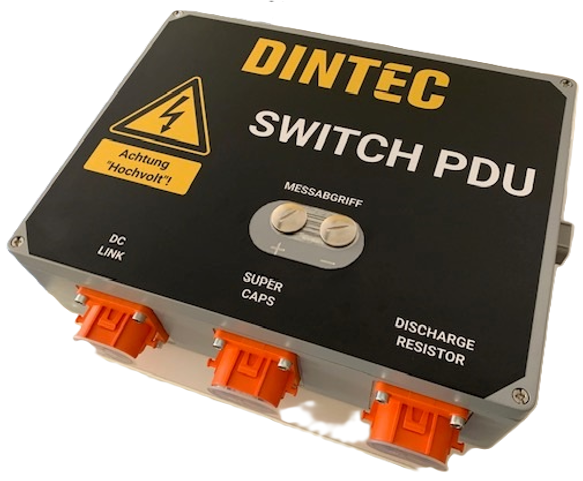

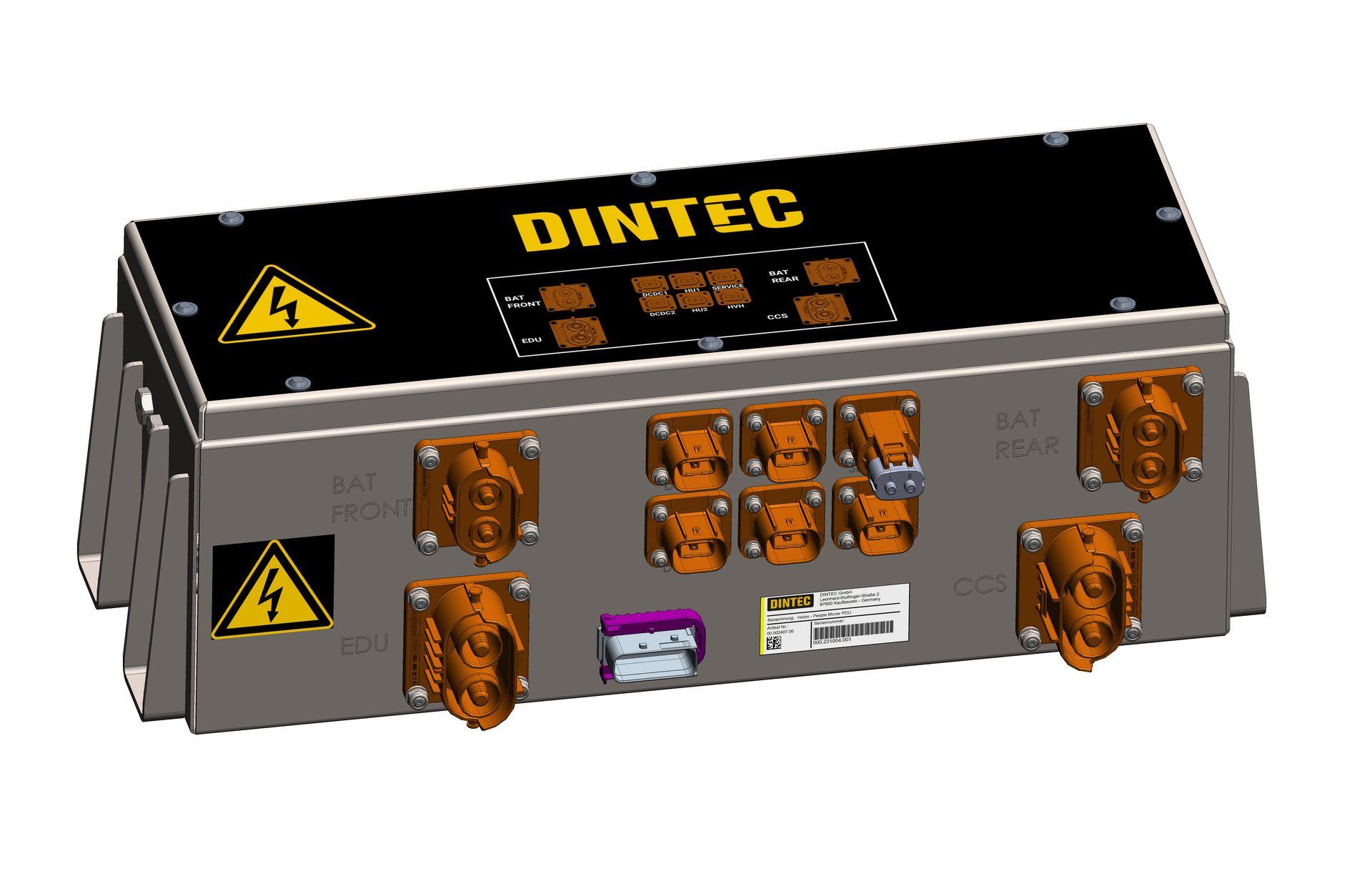

PDU

Architektur-, bauraum- und sicherheitskonformes externes und internes PDU-Design, Detailentwicklung und Qualifizierung, Prototyp und Serienfertigung.

HV Verkabelung

Verkabelungskonzepte, Kabelspezifikation, Kabel- und Steckerauswahl, Prototyp- und Serienkabelrealisierung..

AC/DC HV Interface Units

AC/DC-Schnittstelleneinheiten für die uni- oder bidirektionale Übertragung von elektrischer Energie zwischen dem Elektrofahrzeug und Infrastruktur, Aufbauten oder Anbaugeräten.

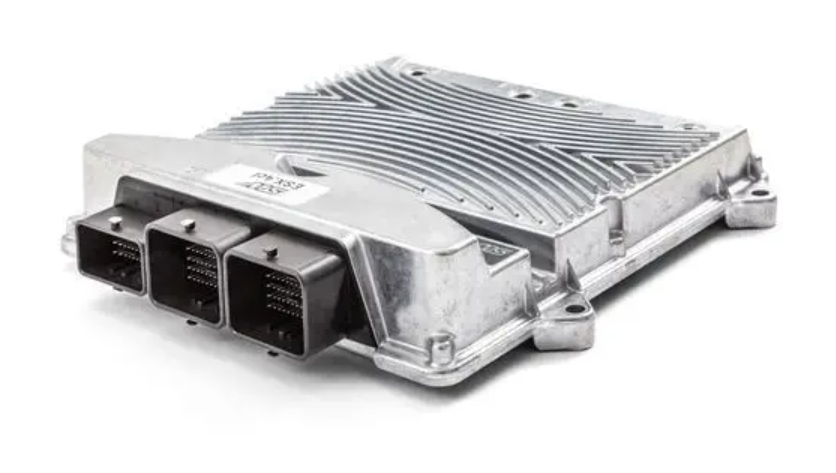

HV Grid Controller

Mobiltaugliches Steuergerät mit funktional sicherer HV-Netz-Master-Control-Software, die mit BMS, Ladecontroller, allen E-Komponenten und den PDU-Sensoren und -Aktoren kommuniziert und den Zustand des HV-Netzes und den Energiefluss steuert.

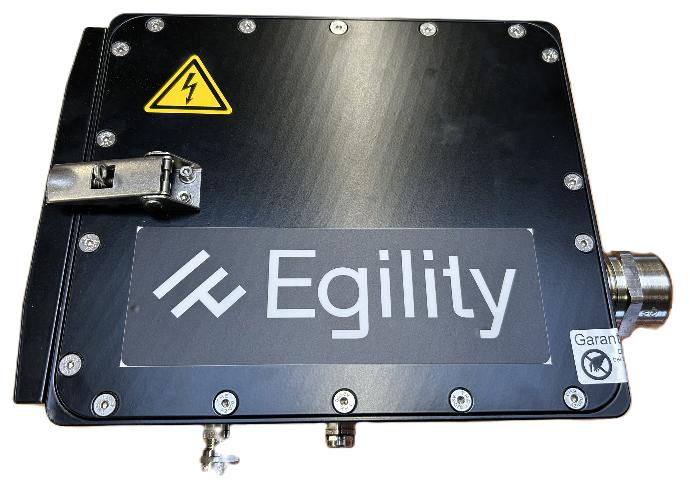

Engineering, Production und Service HV Test Boxen

HVAC oder HVDC Break-Out-Boxen für technische Messungen, HV-Testboxen für den Produktionsprozess oder Messboxen für die Wartung Ihres E-Fahrzeugs.

Vertrauen Sie auf unsere jahrelange Erfahrung in der Konzeption, Realisierung, Prototyping und Serienlieferung von HV-Netzen für Nutzfahrzeuge und mobile Maschinen.

Sprechen Sie uns schon in der frühen Phase Ihrer Projektrealisierung an, denn wir verstehen uns nicht als Lieferant, sondern als Lösungspartner für Ihre Anliegen.
